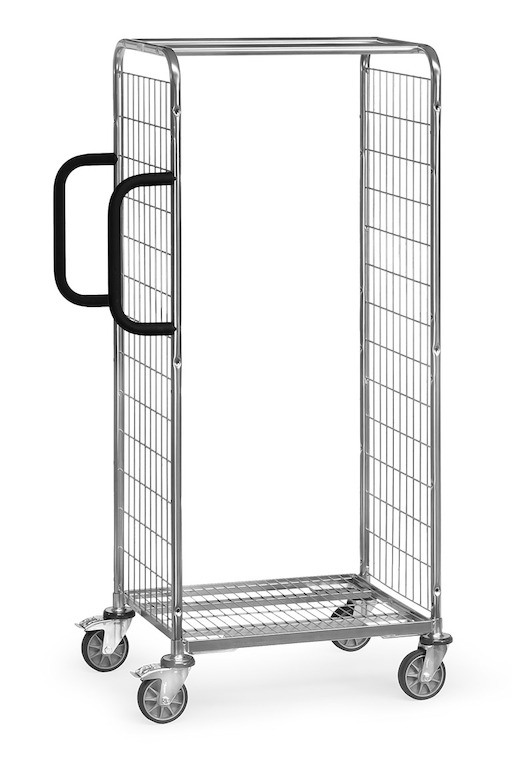

Der 1625 mm hohe Kommissionierwagen in Profilstahl-/ Stahlrohrkonstruktion im multifunktionalen Baukastensystem mit dem bewährten Fetra Steck- und Schraubprinzip besteht aus galvanisch glanzverzinktem Drahtschweißgitter im Winkelstahlrahmen. Das Grundmodell ist mit einem fest montierten Boden (Fahrrahmenboden) ausgestattet. Oben ist der Wagen durch zwei Längsstreben versteift. Drei Formate sind erhältlich.
Der Wagen kann mit folgenden Elementen individuell ausgestattet werden:- Drahtgitterböden, gerade oder geneigt einhängbar
- Trenngitter für Drahtgitterböden
- Trenngitter für Fahrrahmenboden
- Anschraubbare Rückwand
- Spurrolle
- Trittstufen
- Deichsel und Kupplung
- Schreibtafel
- Kennzeichnungstafel
- Scannerhalter
- Flaschenhalter
Der Wagen ist mit 4 Leichtlauf-Lenkrollen (2 davon mit Fadenschutz-Feststeller) ausgestattet. Als Schutz ist an jeder Lenkrolle ein Abweiserring aus TPU (thermoplastisches Polyurethan) angebracht. Die TPE-Bereifung (thermoplastisches Elastomer) auf Kunststofffelgen, Naben mit Rillenkugellager ist spurlos (nicht kreidend) und daher auch für empfindliche Bodenbeläge geeignet.
Produktvorteile
Modellübersicht
| Modell-Nr. | Trag- kraft | Rad-Ø | Ladefläche L x B | Ladeflächenhöhe | Außenmaße L x B x H | Maschenweite Wände | Maschenweite Boden | Eigen- gewicht |
|---|---|---|---|---|---|---|---|---|
| 28200 | 200 | 125 | 650 x 510 | 193 | 891 x 590 x 1625 | 100 x 50 | 120 x 30 | 25 |
| 28201 | 300 | 125 | 850 x 610 | 193 | 1091 x 690 x 1625 | 100 x 50 | 120 x 30 | 28 |
| 28202 | 300 | 125 | 1250 x 610 | 193 | 1491 x 690 x 1625 | 100 x 50 | 120 x 30 | 31,5 |
- Maße in mm, Gewichte in kg
Materialien
Stahlrohr-/ Profilstahlkonstruktion.
- Wände: aus galvanisch glanzverzinktem Drahtschweißgitter 100x50 mm im Stahlrohrrahmen.
- Boden im Grundrahmen: aus galvanisch glanzverzinktem Drahtschweißgitter 120x30 mm im Winkelstahlrahmen. Fest montiert.
- Schiebegriffe: aus Stahlrohr, Farbe Schwarz. An einer Stirnseite vertikal anschraubbar.
Bereifung und Radlagerung
Bereifung
4 Lenkrollen, 2 davon mit Fadenschutz-Feststellern gemäß der Europäischen Norm EN 1757-3 (Sicherheit von Plattformwagen) mit TPE-Bereifung (Thermoplastisches Elastomer). Mit Abweiserringen aus TPU (Thermoplastisches Polyurethan)
TPE-Bereifung
| Anfahr-, Roll- & Schwenkwiderstand | Sehr gering |
| Fahrgeräusche | Gering auf ebenen Böden |
| Elastizität | Wenig elastischer Lauf |
| Verschmutzungsanfälligkeit | Unempfindlich |
| Lagerung | Besonders leichtlaufendes Rillenkugellager |
| Tragkraftbereich | Für mittlere Tragkräfte |
| Spurlos | Nicht kreidend (spurlos) |
| Bodenbeschaffenheit | Für ebene Böden geeignet |
Radlager
Rillenkugellager
Sehr robuste und präzise Radlagerung. Stoßunempfindlich. Sehr geringe Lagerreibung. Dauerschmierung mit Langzeitfett, weitgehend wartungsfrei. Für hohe Tragkräfte und höhere Geschwindigkeiten geeignet.
Zusatzaussattung (optional erhältlich)
Fetra Rückwand 28RW
Anschraubbar
Drahtschweißgitter galvanisch glanzverzinkt.
Maschenweite 100 x 50 mm.
Trittstufen
3 Stufen aus rutschfestem Holz, Gestell aus Stahlrohrholmen, oberste Stufe 600 mm hoch. Greifhöhe bis ca. 2.800 mm.
Die Trittstufen stehen bei Belastung fest auf dem Boden, wodurch der Wagen sicher blockiert wird. Eine Rastsperre verhindert das Ankippen des Wagens. Durch einen Gasdruckzylinder lassen sich die Stufen leicht anklappen.
Zusammen mit den Trittstufen werden weiter vorstehende Schiebegriffe zum Festhalten und Anlehnen mitgeliefert. Die Gesamtlänge des Wagens nimmt dadurch um 100 mm zu.
Spurrolle 28SP
Ein fünftes TPE-Rad (125x32 mm) an einem federbeaufschlagten Profilstahlarm als Führungsrolle für guten Geradeauslauf. Drehen auf der Stelle bleibt trotzdem möglich.
Deichsel und Kupplung
Zum Fahren mit max. 3 Kommissionierwagen im Verbund.
Anstelle der 2 Lenkrollen ohne Feststeller werden 2 Bockrollen verbaut.
Die Deichsel aus profiliertem Flachstahl stellt sich mittels Gasdruckfeder selbständig in senkrechte Ruheposition.
Stabiler profilierter Kupplungszapfen für die gegenüber liegende Stirnseite. Die Verbindung erfolgt durch Fußbetätigung.
Maximale Zuggeschwindigkeit 6 km/h
Bitte beachten: Nicht mit Trittstufen kombinierbar.
Schreibtafel 28ST3
Schreibtafel aus Stahlblech, pulverbeschichtet in grau (RAL 7035) zum Einhängen am Drahtgitter der Stirnwände, Neigung mittels Stützbügel einstellbar. Mit Papierklammer.
Nutzgröße H x B: 352 x 320 mm.
Kennzeichnungstafel 28KT3
Zum Einhängen in die Stirnwand. Aus mattschwarzem Stahlblech, pulverbeschichtet. Mit Kreide beschreibbar. Inklusive Papierklammer.
Nutzgröße H x B: 335 x 352 mm.
Fetra Scannerhalter 1392
aus Stahlblech, pulverbeschichtet in blau (RAL 5007). Mit variablen Anschraubpunkten an der Rückseite und an den Seiten. Rohrstrebe vielfach gelocht, mit einer Klemmschelle zur Befestigung der Scannertasche in fast allen Positionen.
Scanneraufnahme (B x T x H): 120 x 87 x 150 mm, vordere Öffnung 40 mm breit.
Fetra Flaschenhalter 28FH
aus Kunststoff mit Stahlhalterung. Stabil und flexibel. Passend für alle handelsüblichen Getränkeflaschen und -dosen von 0,33 bis 1,5 Liter Inhalt.
Scanneraufnahme (B x T x H): 120 x 87 x 150 mm, vordere Öffnung 40 mm breit.
Zubehör (bitte separat bestellen)
Fetra Drahtgitter-Einhängeboden
Zusätzlicher Einhängeboden aus galvanisch glanzverzinktem Drahtschweißgitter im Winkelstahlrahmen.
Im Raster von 100 mm waagerecht oder geneigt in den Grundrahmen einhängbar.
An einer Längsseite 23 mm nach oben, an der anderen Längsseite 23 mm nach unten abgekantet.
Tragkraft pro Boden 40 bzw. 80 kg
Trenngitter für Drahtgitter-Einhängeboden
Als Facheinteiler von Einhängeböden. Mit angeschweißten Klemmlaschen.
Galvanisch Glanzverzinkt.
B x H: 506 / 606 x 94 mm
Maschenweite 25 mm
Trenngitter für Fahrrahmenboden
Als Facheinteiler von Einhängeböden. Mit angeschweißten Klemmlaschen.
Galvanisch Glanzverzinkt.
B x H: 506 / 606 x 94 mm
Maschenweite 25 mm
