Pylone Hera Serie

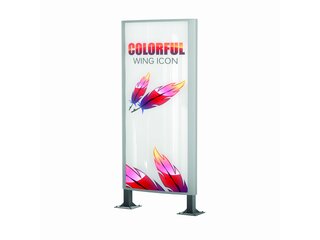

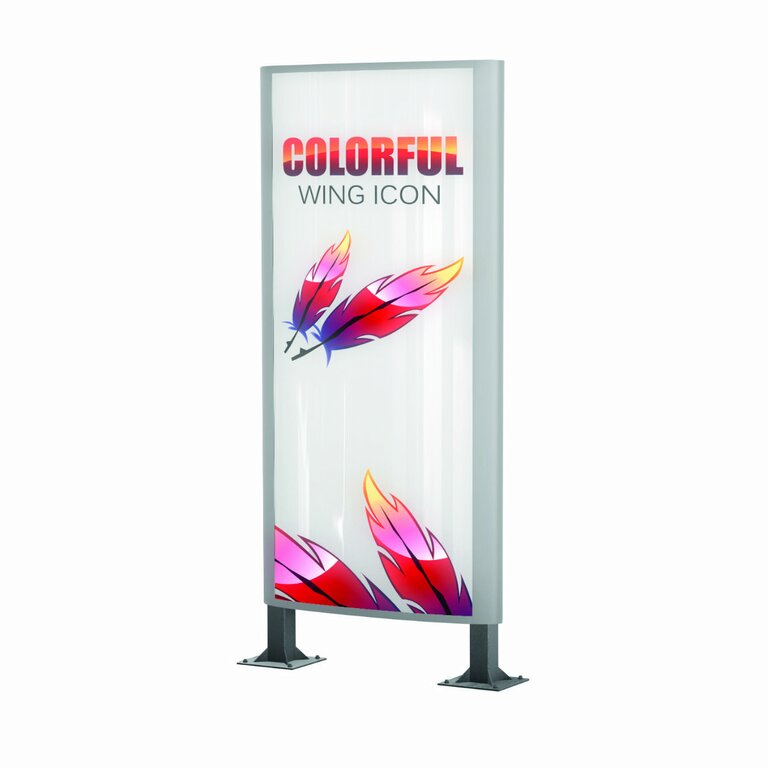

Die eleganten Consystec Pylone der „Hera“-Serie sind beidseitig LED-beleuchtet. Die abgerundeten Seitenprofile bestehen aus Aluminium und sind entweder silber eloxiert oder nach Wunsch lackiert. Die Decken- und Bodenstücke sind aus feuerverzinktem und pulverbeschichtetem Stahl gefertigt. Die Fronten werden mit einer 3 bzw. 4 mm starken, opalweißen und gewölbten Acrylplatte geschlossen. Die Pylone können wahlweise mit feuerverzinkten Füßen auf ein Fundament montiert oder mit entsprechenden Montageprofilen direkt einbetoniert werden. Es werden Höhen von 1.500 bis 4.000 mm sowie vier Breiten von 1.017 bis 1.775 mm als Standardformate angeboten. Sonderformate können auf Anfrage jederzeit gefertigt werden.
Modellübersicht
Glasmaß mm (B x H) | |||||
---|---|---|---|---|---|
1017 x 1500 | 1017 x 2000 | 1017 x 2500 | 1017 x 3000 | 1017 x 3500 | 1017 x 4000 |
1245 x 1500 | 1245 x 2000 | 1245 x 2500 | 1245 x 3000 | 1245 x 3500 | 1245 x 4000 |
1473 x 1500 | 1473 x 2000 | 1473 x 2500 | 1473 x 3000 | 1473 x 3500 | 1473 x 4000 |
1775 x 1500 | 1775 x 2000 | 1775 x 2500 | 1775 x 3000 | 1775 x 3500 | 1775 x 4000 |
Lichte Maß
Breite | Außenkante (A) | Zwischen den Pfosten (B) | Dicke (C) |
---|---|---|---|
1017 | 1017 mm. | 780 mm. | 240 mm. |
1245 | 1245 mm. | 1008 mm. | 270 mm. |
1474 | 1474 mm. | 1236 mm. | 300 mm. |
1775 | 1775 mm. | 1538 mm. | 330 mm. |
Fundamente und Befestigungshinweise
Seitenprofil
Montage Vierkant Stahlprofil 70 x 70 mm
Montage Pylonfuß für eine Höhe bis 3000mm
Montage Pylonfuß für eine Höhe bis 5000mm
