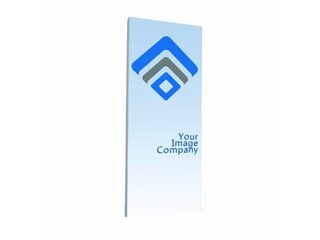

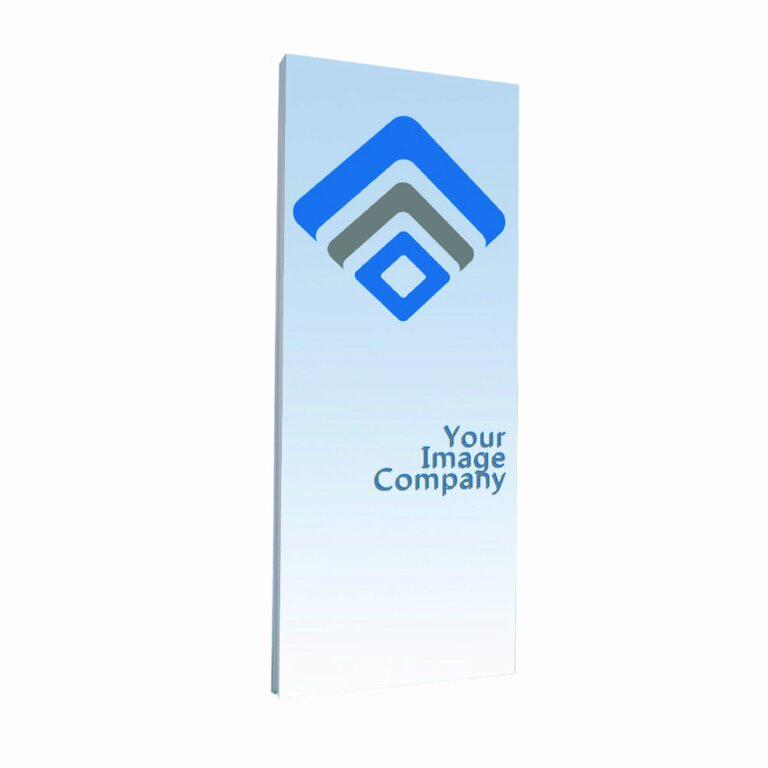

Pylone Poseidon Serie
Modern, schlank und preiswert – das sind die wesentlichen Attribute der Pylone aus der “Poseidon” Serie. An den Pfosten aus 80 x 80 x 3 mm Aluminium-Vierkantrohren, die durch drei Quertraversen verstärkt werden, ist an den Außenseiten je ein doppelseitiges Nutprofil angebracht.
Dort wird die Beplankung aus Aluminium-Verbundplatten eingeführt und befestigt. Standardmäßig stehen die Dekors weiß, silber und - bis 1.000 mm Breite - Edelstahl gebürstet zur Verfügung. Die Pylone können wahlweise mit feuerverzinkten Füßen auf ein Fundament montiert oder mit entsprechenden Montageprofilen direkt einbetoniert werden.
Modellübersicht
maße mm (H x B) | ||
---|---|---|
2000 x 600 | 2500 x 600 | 3000 x 600 |
2000 x 800 | 2500 x 800 | 3000 x 800 |
2000 x 1000 | 2500 x 1000 | 3000 x 1000 |
2000 x 1200 | 2500 x 1200 | 3000 x 1200 |
Lichte Maß
Breite | Außenkante (A) | Zwischen den Pfosten (B) | Dicke (C) |
---|---|---|---|
1017 | 1017 mm. | 780 mm. | 240 mm. |
1245 | 1245 mm. | 1008 mm. | 270 mm. |
1474 | 1474 mm. | 1236 mm. | 300 mm. |
1775 | 1775 mm. | 1538 mm. | 330 mm. |
Fundamente und Befestigungshinweise

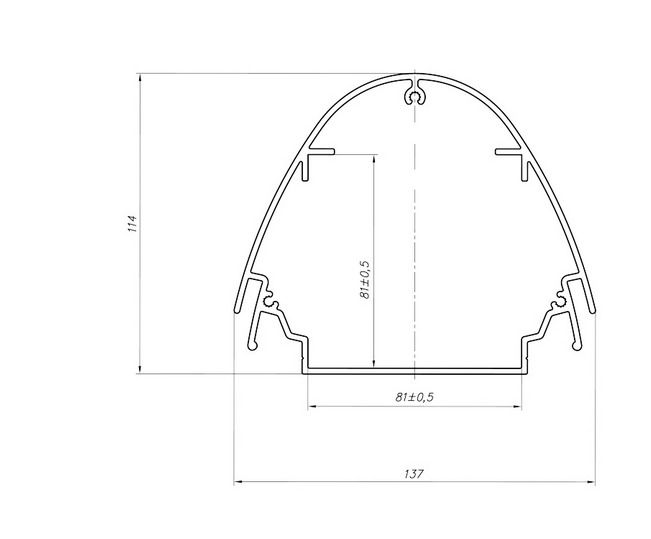

Seitenprofil

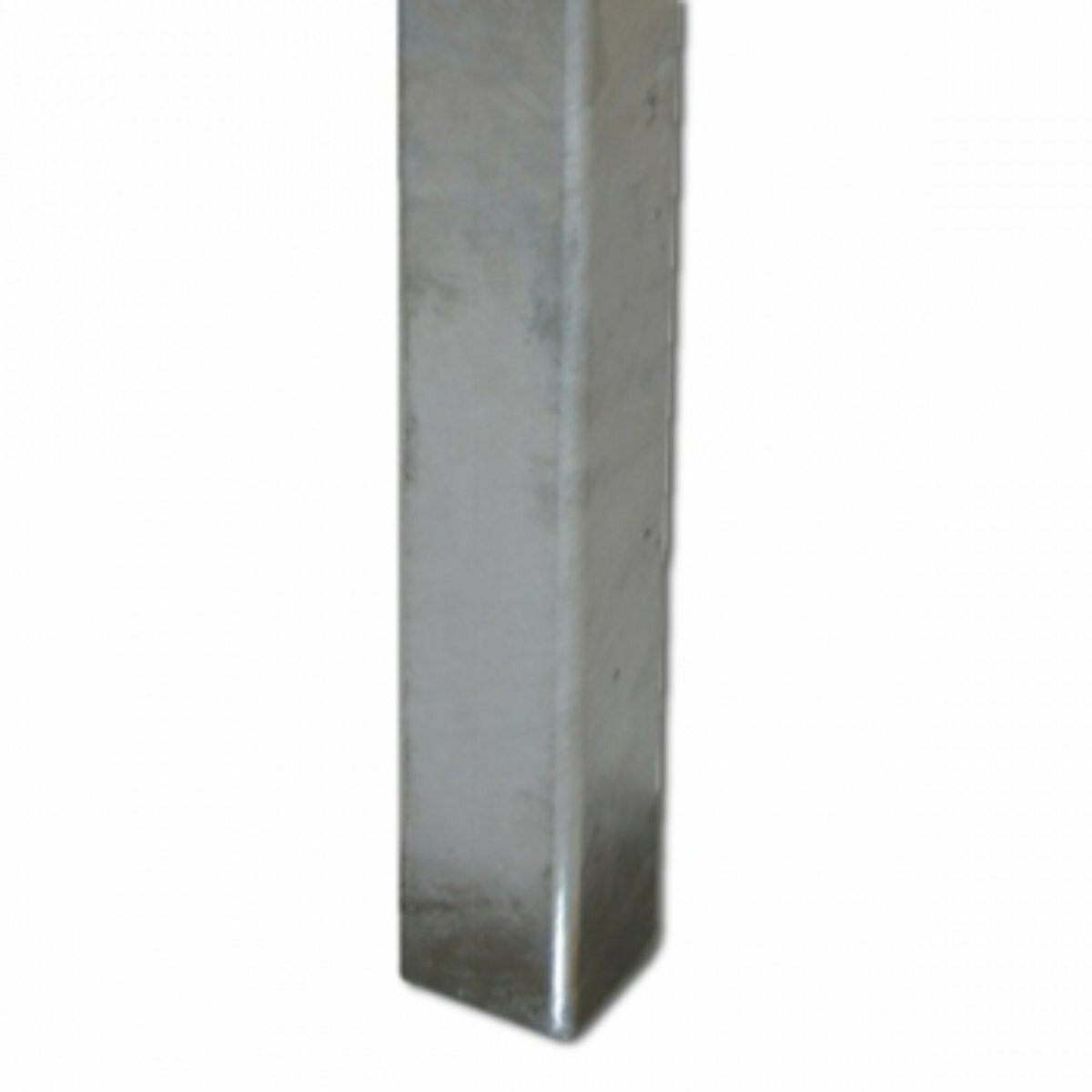

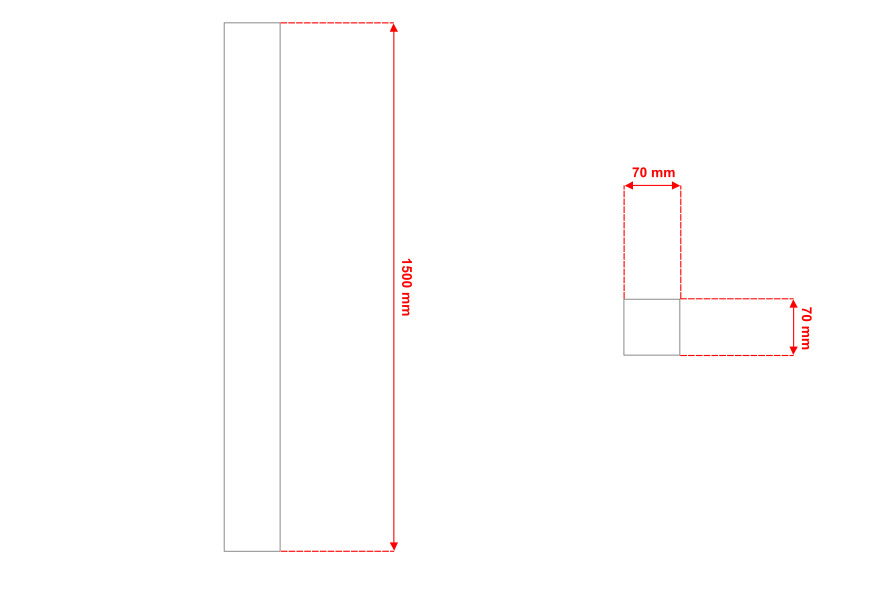

Montage Vierkant Stahlprofil 70 x 70 mm

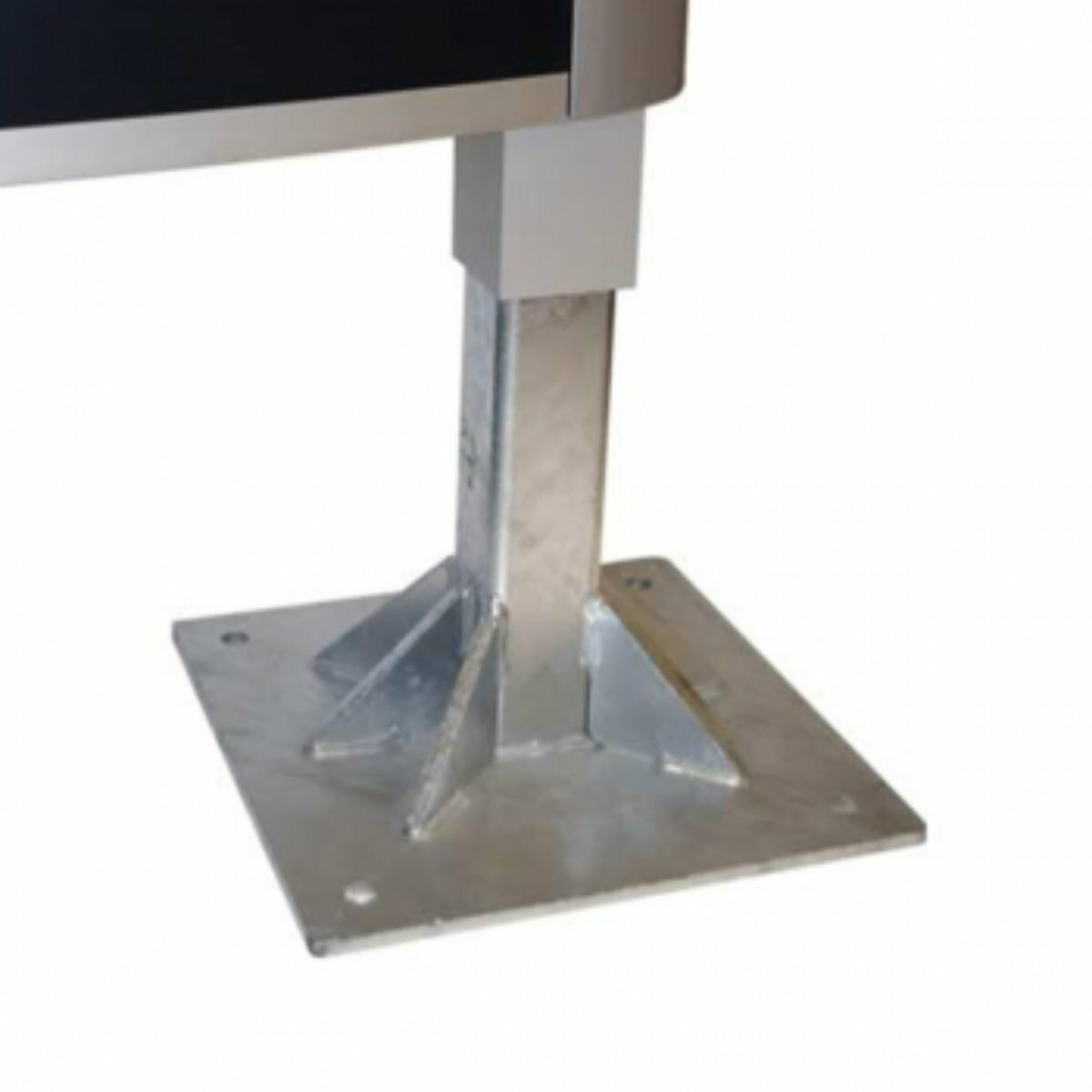

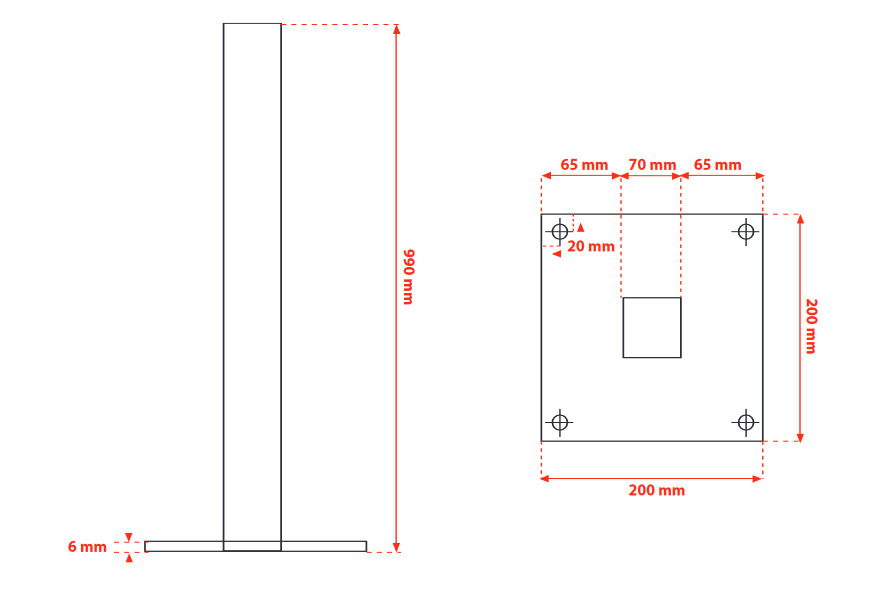

Montage Pylonfuß für eine Höhe bis 3000mm

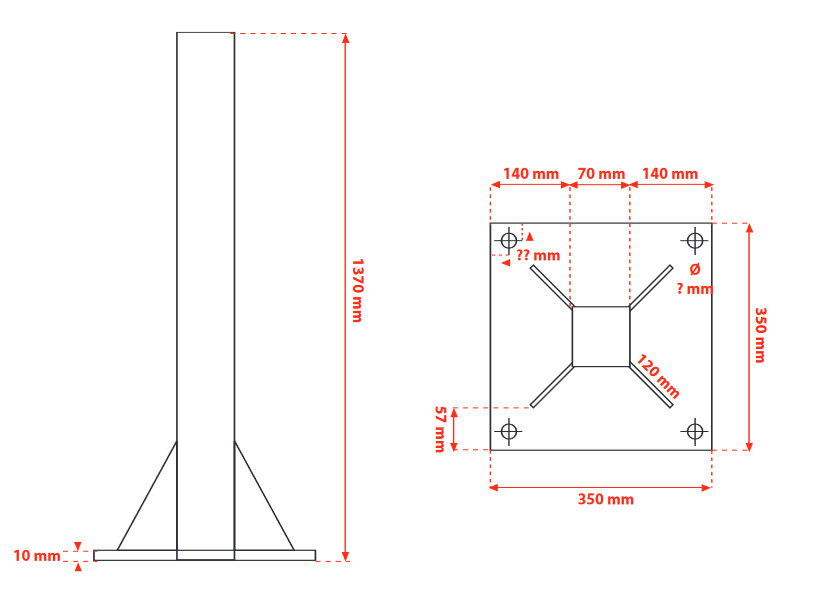

Montage Pylonfuß für eine Höhe bis 5000mm
