Pylone Zeus Serie

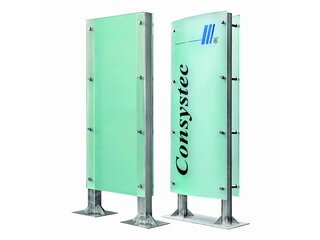

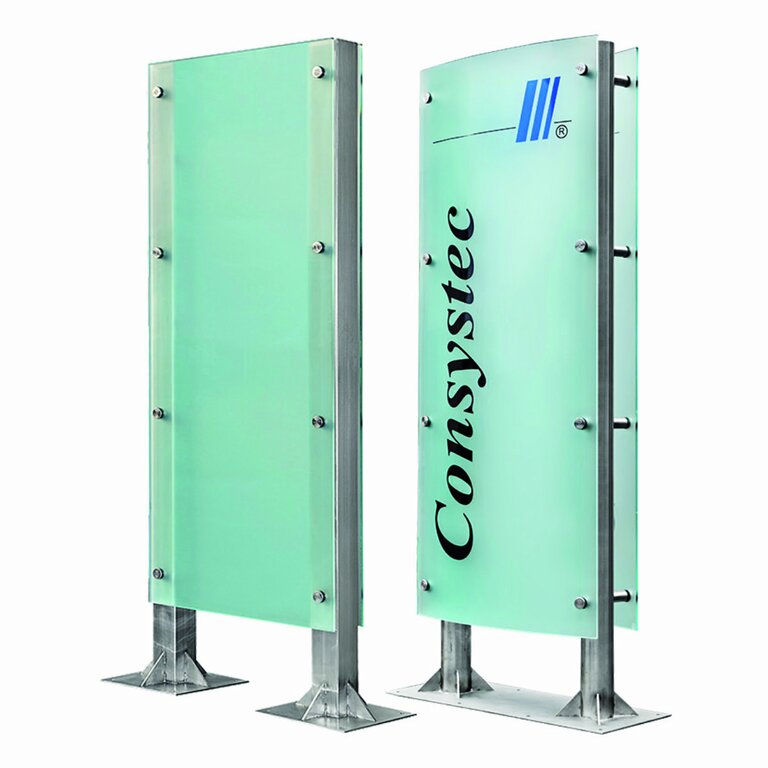

Die Consystec Pylone der „Zeus“ Serie gehören zu den hochwertigsten und technisch anspruchsvollsten und verfügen über eine geprüfte Systemstatik. Konzipiert für den Außenbereich erfolgt die Befestigung mittels Dübeln auf einem Fundament. 10mm starkes satiniertes ESG-Glas wird mit stabilen und schicken Verbindern aus Edelstahl in Vierlochoptik auf das gebürstete Edelstahlgerüst verschraubt. Die Standardgrößen beginnen bei 750x1.200 mm und enden bei 1.500x3.600 mm (Glasmaß B x H). Sonderformate können auf Anfrage jederzeit gefertigt werden.
Grundmodelle

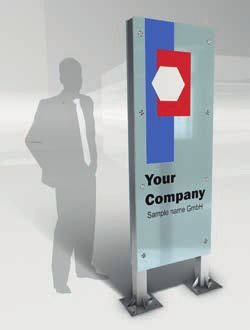

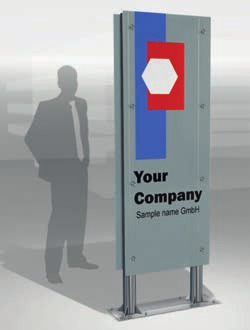

Zeus A: Satiniertes Glas flach (10 mm), Edelstahlgerüst Vierkantrohr (100 x 100mm)
Option 1:
Verbinder mit Flachsenkkopf und konischer Glasbohrung statt Zylinderkopf.
Option 2:

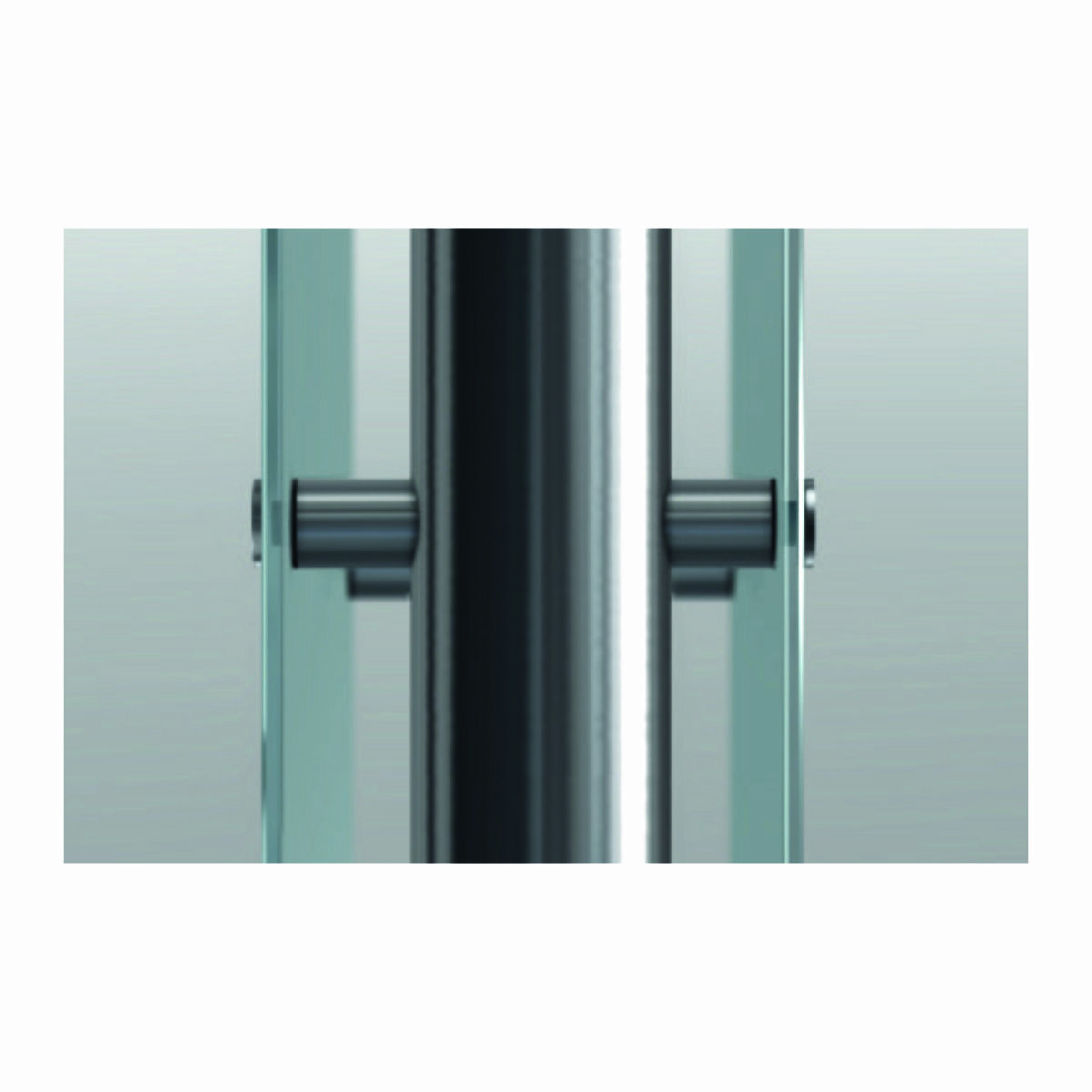

Rundrohr statt Vierkantrohr.

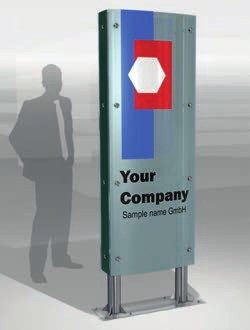

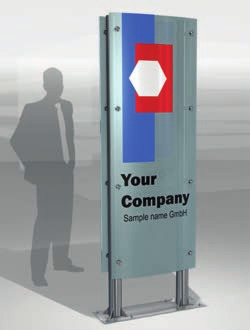

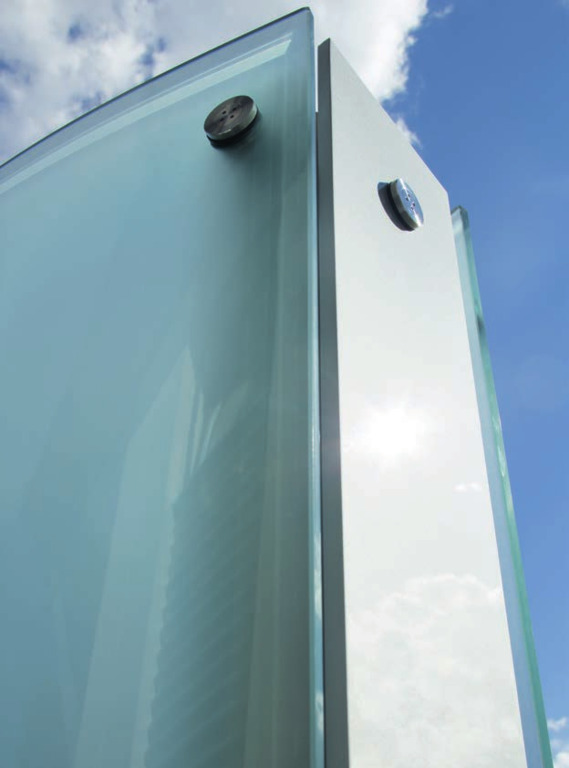

Zeus B: Satiniertes Glas konvex (10 mm), Edelstahlgerüst Rundrohr (Ø 100 mm)
Option 1:

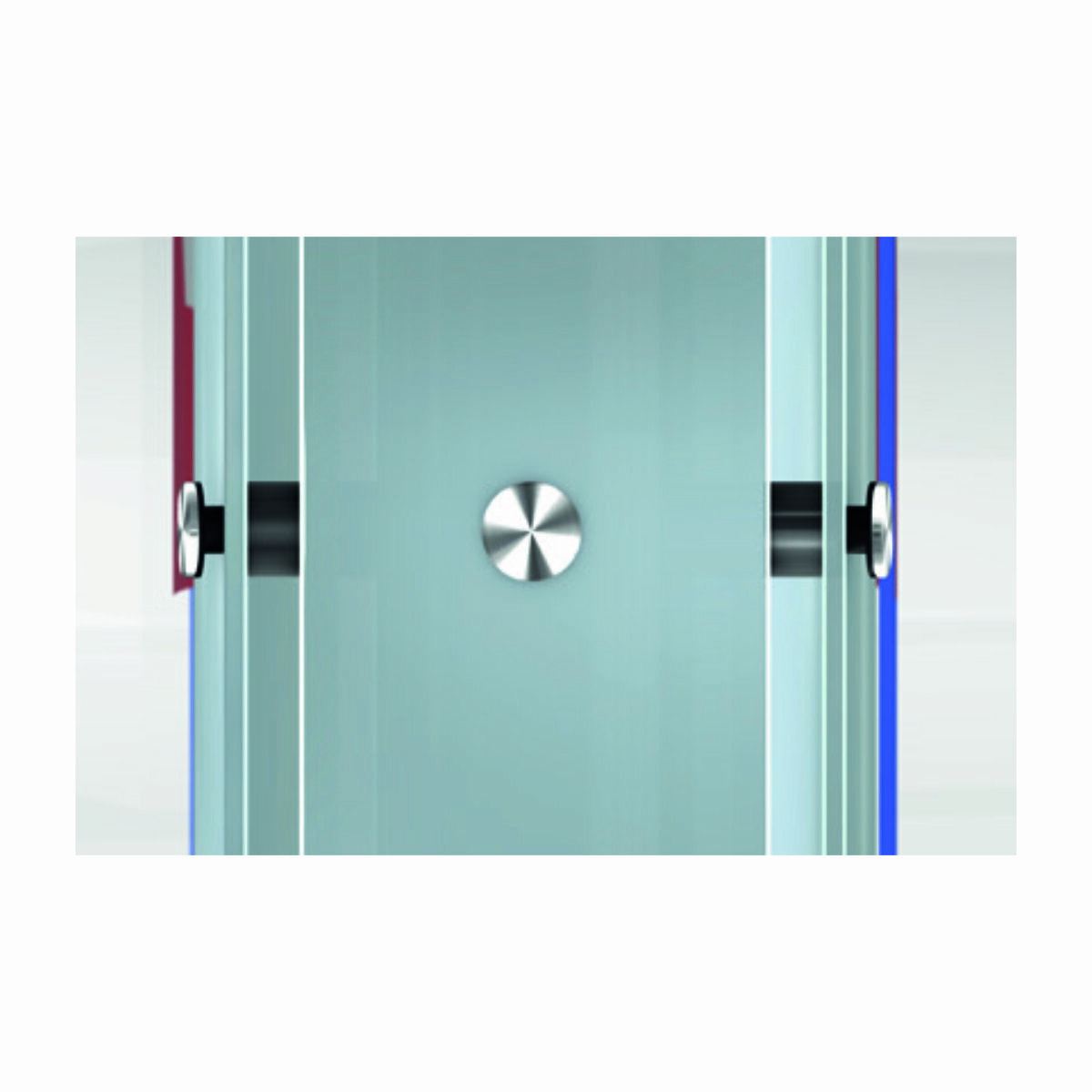

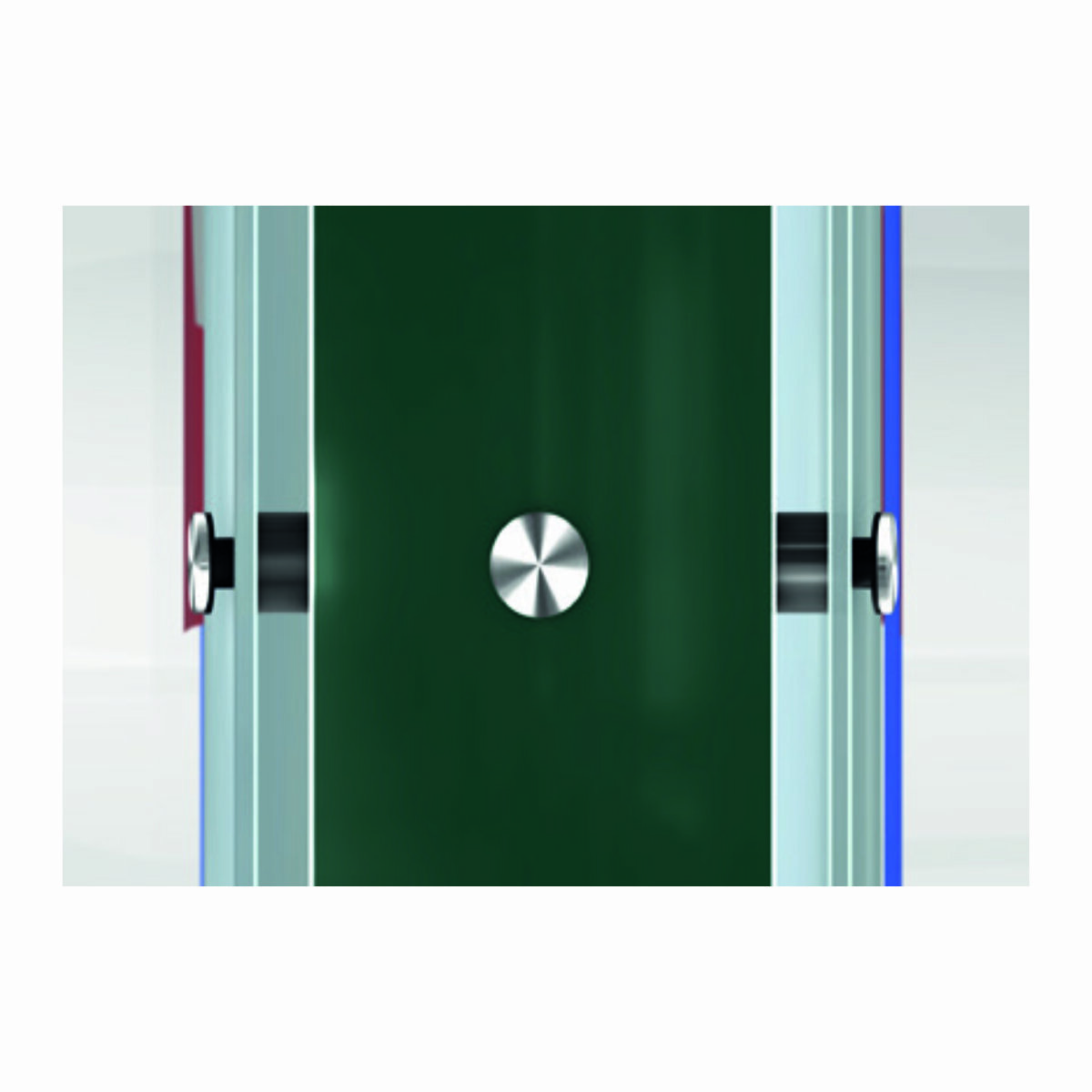

Seitenverkleidung ESG-Glas satiniert (10 mm) mit passenden Verbindern.
Option 2:

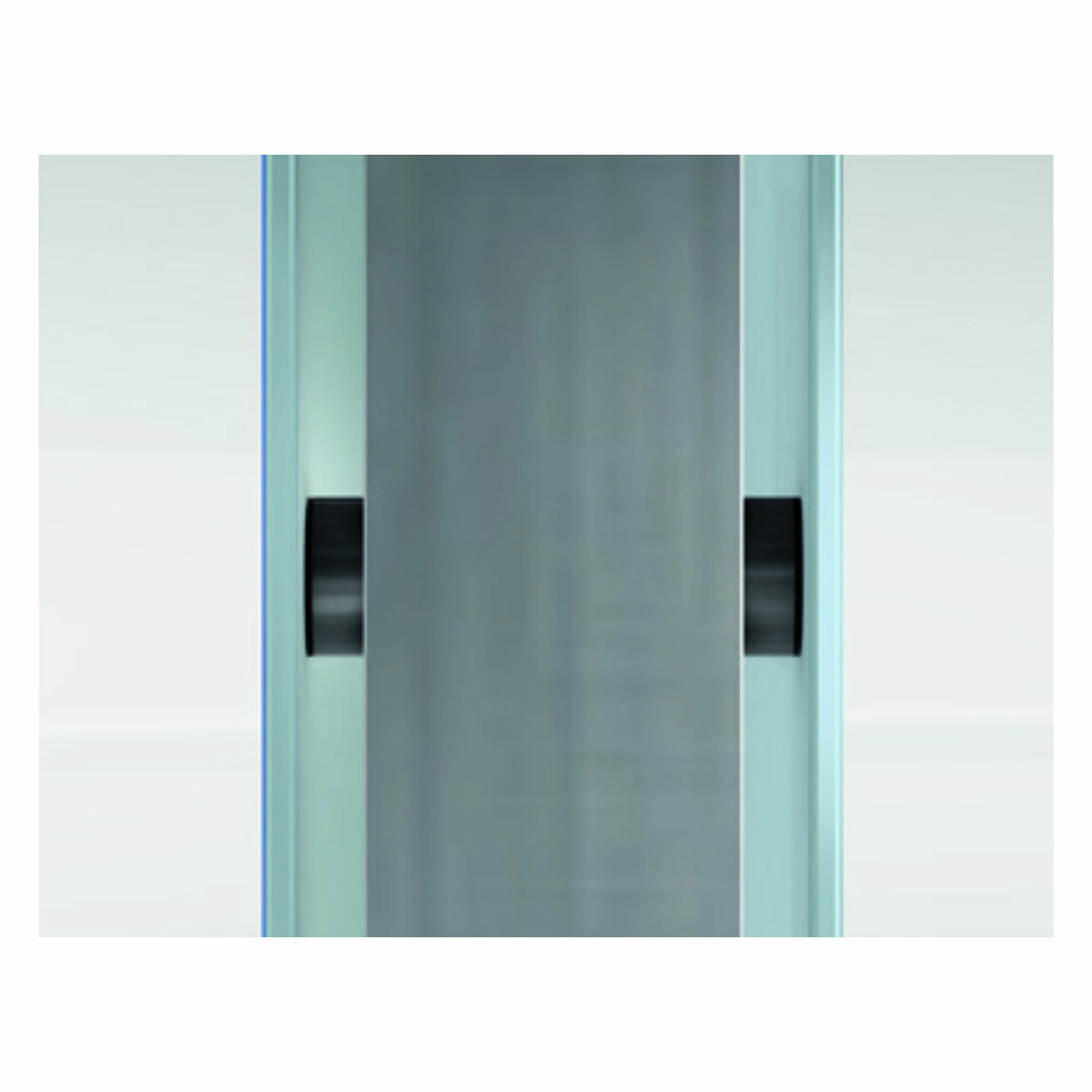

Seitenverkleidung PVC lackiert Farbe mit passenden Verbindern.
weitere werfügbare Optionen
Breite (mm) | Höhe (mm) | Satiniertes Glas flach | Satiniertes Glas konvex |
---|---|---|---|
750 | 1200-1500-1800 | ✔ | ✔ |
2100-2400-2700 | ✔ | ✔ | |
3000-3300-3600 | ✔ | ✔ | |
900 | 1200-1500-1800 | ✔ | ✔ |
2100-2400-2700 | ✔ | ✔ | |
3000-3300-3600 | ✔ | ✔ | |
1050 | 1200-1500-1800 | ✔ | ✔ |
2100-2400-2700 | ✔ | ✔ | |
3000-3300-3600 | ✔ | ✔ | |
1200 | 1200-1500-1800 | ✔ | ✔ |
2100-2400-2700 | ✔ | ✔ | |
3000-3300-3600 | ✔ | ✔ | |
1350 | 1200-1500-1800 | ✔ | ✔ |
2100-2400-2700 | ✔ | ✔ | |
3000-3300-3600 | ✔ | ✔ |
Optionen für Zeus Serie
bis zu einer Glashöhe von mm | Option |
---|---|
1800 | Verbinder Flachsenkkopf statt Zylinderkopf |
2700 | Verbinder Flachsenkkopf statt Zylinderkopf |
3600 | Verbinder Flachsenkkopf statt Zylinderkopf |
1800 | Seitenverkleidung Glas |
2700 | Seitenverkleidung Glas |
3600 | Seitenverkleidung Glas |
1800 | Seitenverkleidung PVC lackiert |
2700 | Seitenverkleidung PVC lackiert |
3600 | Seitenverkleidung PVC lackiert |
1800 | Rundrohr statt Vierkantrohr |
2700 | Rundrohr statt Vierkantrohr |
3600 | Rundrohr statt Vierkantrohr |
